راهنمای برقکاری سنجاق مگ: مدارهای سری و موازی

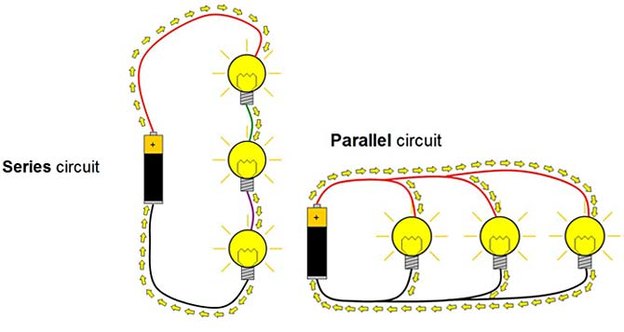

اصول اولیه مدارها

برای درک تفاوت میان مداری که وسایل به صورت سری سیم کشی شده اند یا به صورت موازی سیم کشی شده، باید ابتدا با اصول اولیه مدار الکتریکی آشنا باشید. به زبان ساده، تمام مدارها به مجموعه سیم هایی متصل اند که جریان برق از آن عبور می کند. الکترون ها جریان را از منبع (سیم داغ) دریافت کرده و به منبع (سیم خنثی) بازمی گرداند تا لوازم برقی متصل به آن جریان روشن شوند. هرگونه مانع در این بین (مانند باز بودن کلید) مانع جریان الکتریسیته خواهد شد.

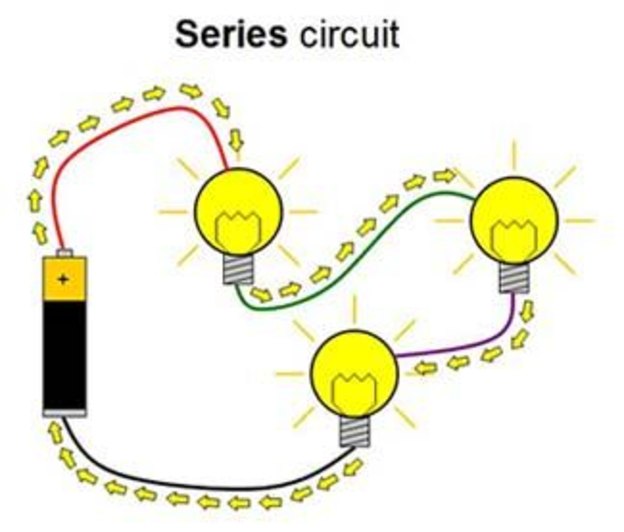

مدارهای سیم کشی سری

در مدارهای سری، دستگاه های متصل به برق به یک جریان یکپارچه متصل هستند، بنابراین اگر جریان برق یکی قطع شود، کل مدار قطع می شود. گرچه مدار سری به ندرت در خانه استفاده می شود اما ممکن است برای چراغ های تزیینی استفاده شود که با وجود خراب شدن یک لامپ بقیه هم خاموش می شوند.

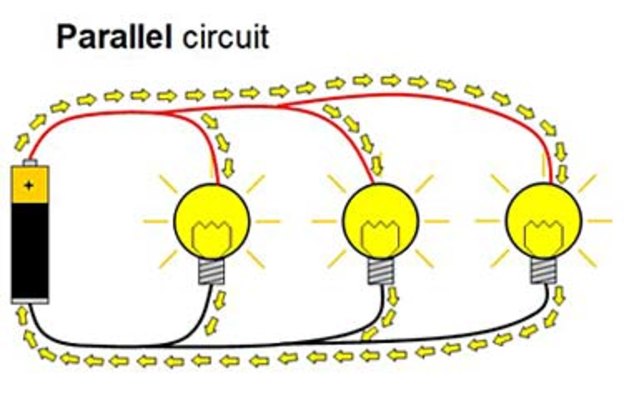

مدارهای سیم کشی موازی

مدارهای موازی از مدار سری رایج تر بوده و تقریبا تمام دستگاه های خانه مانند چراغ ها و لوازم برقی از مدار موازی استفاده می کنند. در این دستگاه ها سیم کشی به گونه ای است که جریان الکتریکی در تمام آن ها راه یافته و هرکدام به پریزهای جداگانه وصل می شوند. مدارهای موازی جریان را بین دستگاه های مختلف تقسیم می کنند تا یک قطعی نتواند کل جریان را قطع کند.

نمونه های مدار موازی

اغلب مدارهای خانگی 120 ولتاژ از مدار موازی استفاده می کنند. پریزها، کلیدها و چراغ ها به گونه ای سیم کشی شده اند که سیم های داغ و خنثی یک جریان منسجم داشته و در جریان الکتریکی دریافتی دستگاه های مختلف مشکلی ایجاد نشود. گاهی اوقات این جریان جاری با جرقه در سیم ایجاد شده تا یک پریز یا چراغ را روشن کند. گاهی اوقات نیز خود دستگاه تنظیماتی دارد که شدت جریان دریافتی را افزایش می دهد. برای مثال، یک پریز برق، بین جفت حفره پیچ شده یک کلید دارد که باعث می شود با اتصال سیم وسیله به داخل پریز جریان راه پیدا کند. اگر کلید پایین برود، اتصال وسیله برقی شناسایی شده و جریان الکتریکی منتقل می شود.

استفاده کاربردی از سیم کشی سری

یک نمونه کاربردی بودن سیم کشی سری زمانی است که گیرنده کلید محافظ جان برای محافظت از گیرنده های دیگر متصل به کلید محافظ جان به کار می رود. همانطور که ممکن است بدانید، گیرنده کلید محافظ جان پایانه خط و پایانه بار دارد که پایانه بار جریان گیرنده را افزایش می دهد. در نتیجه میزان محافظت این کلید افزایش خواهد یافت. با این حال گیرنده های محافظ جان در مقایسه با گیرنده های استاندارد گران تر بوده اما با وجود یک کلید می توانید از پریزهای مختلف محافظت کنید، بنابراین در هزینه ها صرفه جویی می شود.

اما گیرنده های محافظ جان می توانند میزان انرژی سیم کشی را هدر دهند. بنابراین این قسمت نشان دهنده تاثیر سیم کشی سری است، زیرا قطع کلید محافظ جان می تواند به قطع جریان گیرنده ها منجر شود.
